看板屋さんでは、図面をイラストレーターで作成してる方も多いと思います。

それをPDFに変換して渡していることと思いますが

少なからず「DXF」や「JWW」で欲しいと言われることがあります。

しかし、「AutoCAD」や「Vectorworks」はとても高価なため

もっていない方も結構いると思います。

閲覧のみならDXFに変換してもらったり「Vectorworks Viewer」で

見ることは可能なのですが、変換となると大変です。



※現在(2016年7月)の時点でここに書かれている方法ではうまくいかなくなりました。読み込めなかったりカラーのレイヤーの順番が変わっていたりして実用ではありません。申し訳ありませんが別の方法を検索、お試し下さい。



イラストレータからCAD形式に変換するときは、

まずは、「DXF」に書き出すのが基本になります。

(手順写真:イラストレーターCS5)

イラストレーターからのDXFの書き出し

「ファイル」→「書き出し」からDXFを選択して書き出します。

イラストレーターからのDXF書き出し時の詳細設定

特別設定等はいじらなくても良いと思います。



これで出来上がったDXFファイルは、

「AutoCAD」や「Vectorworks」 で開くことができます。

もし「開けないよ」と言われたらバージョンを聞いて

下げると開くことができるようになると思います。

文字が化けてしまっているときは

「テキストのアウトライン化」にチェックをすると化けなくなります。

(※編集もできなくなります)



ここまでは、イラストレーターの機能で完結するのですが、

JW_CADで開きたいとなるともうひと手間かかります。

ここで問題になるのがイラストレーターから書き出せる

DXFバージョンが「R13」以降ということです。

逆にJW_CADでは「R12」までしか読み込めないので

イラストレーターからでは直接出力できないことになります。


そこで

DXFのバージョンを下げるように変換する必要があります。

今までは、「A9 Converter」というフリーソフトが

軽くて操作も簡単で良かったのですが

公式ホームページからリンクが無くなってたので

使えなくなってしまいました。


ダウンロードできるようになっていました。

→ A9Converter - CNET Download.com

ただインストールするときに

ほぼ強制でブラウザのプラグインや検索先を変えられるので

インストール後、各自いらないものは削除してください。

(IEとかChromeとか複数入れていても全て変えられてしまいます)

A9 Converter

ドラッグで選択してボタンを押すだけの簡単仕様なんですけど

うまくいかない場合が多々あっておすすめできなくなりました。

(昔はうまくいってたんですけど…。再検証します。)



同じようなソフトで、

「Teigha File Converter」 というソフトがあるのですが、

当環境ではうまく変換できませんでした。

フリーで操作はすごく簡単でしたので

とりあえず試してみるのも良いと思います。



最終的に、変換精度などを考慮すると

「JacConvert」というソフトが良いのではないかと思います。

有料(2500円)ですが2ヶ月間の試用期間があるのと

変換精度も高いと思われます。

JacConvertのページ


使い方は簡単で

JacConvertへのDXFの取り込み

まずイラストレーターで書き出した「DXF」を読み込んで、

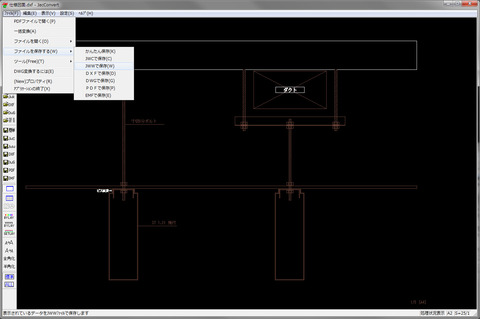

JacConvertからJWWの書き出し

内容を確認して「JWW」で保存します。

JWWに変換したファイルのJW_CADでの確認

その後、一応JW_CADで確認しますが問題無しです。

このファイルに関しては、お客様に渡した後も問題ありませんでした。

しかし、

この方法は簡易的な方法なので

完全に正確な図面が欲しいときや

複雑な図面を変換するときには注意が必要だと思います。




こういった依頼を受けたときは、一度試されてみてはいかがでしょうか。

打ち合わせなどの用途には問題無く使用できると思います。


おすすめ参考書




【 追  記 】

イラストレーターDXFから

JW_CADで読み込める形式に変換できるソフトで

「AR_CAD」 というのがありました。

会員登録が必要ですがソフトは無料です。

DXFもJW_CADで読み込める「R12」で出力可能です。

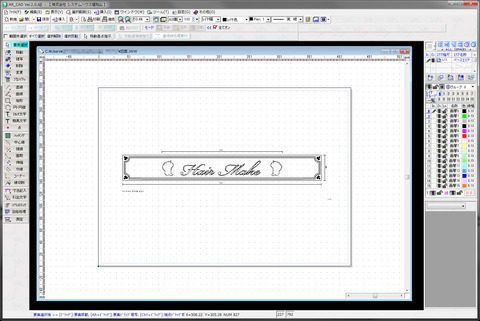

AR_CAD操作画面

操作感は一般のソフトと近い感じでやり易いと思います。

普段JW_CADを扱ってる人からは多少の違和感はあるかもしれませんね。

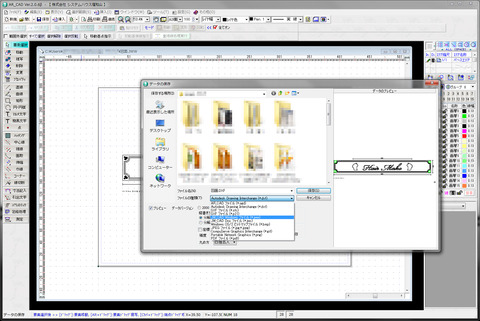

AR_CAD保存画面

このソフトの一番の魅力はJW_CAD形式での保存ができるところです。

JW_CADでしか見ないよという人は

この形式に変換してしまうのも良いかと思います。


下記サイトからダウンロード可能(メニューの「ダウンロード」)です。

株式会社システムハウス福知山
