今回は福岡空港の近くのバス会社様が

空港からも見えるような看板を建てたいというご依頼で

車庫の上にパネル式の自立看板を施工しました。

自立看板の原稿

一般的な車庫の上に建てるということで、既存の柱(H鋼)を使用し

その上に看板を設置します。

下準備中

今回はまず基礎になる鉄骨の柱を取り付けます。

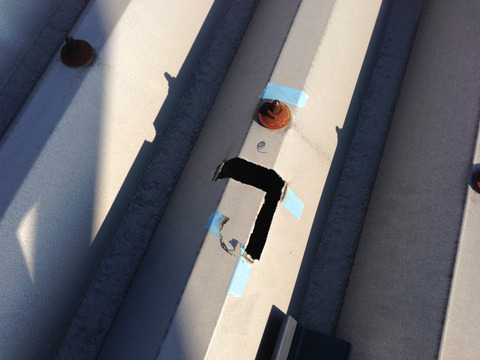

鉄骨を差し込むための穴

L型の金物を既存柱に固定するために屋根の指定部分をカットして

そこに差し込みます。

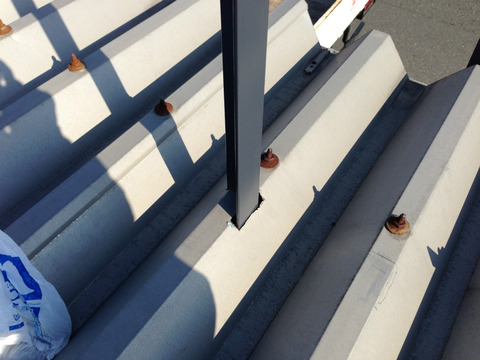

屋根に鉄骨を差し込んだところ

差し込んだ後、仮止めをし指定本数設置します。

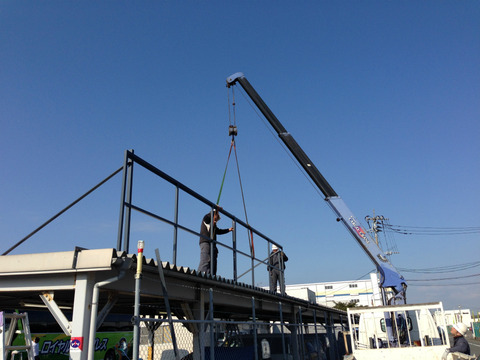

クレーンでの荷揚げ作業

工場で組み立てていた看板面になる鉄骨を荷揚げします。

鉄骨の柱への固定作業

固定していきます。

看板面背後に補強柱を固定している作業中

今回は、大きいものでしたので2分割にして現場で1つにまとめます。

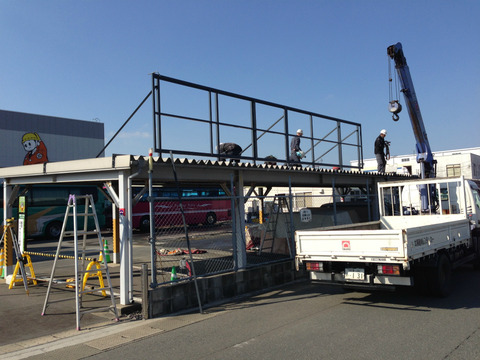

鉄骨組みの微調整

しっかり最終チェックをし固定していきます。

既存H鋼への溶接作業

仮止めしていた柱を既存の柱に溶接していきます。

これでどんなことがあっても外れることはありません。

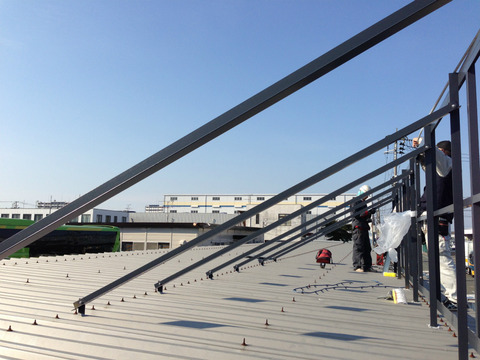

背後の補強柱

大きな看板は、風を受けるのでかなりの強度が必要です。

デザイン面の背後側に補強の柱をこちらも既存柱に溶接します。

看板面の背後に補強用の柱を固定している作業

細かい部分のチェックも行い完成です。

次回骨組みに意匠面のパネルを設置していきます。

仕上げ作業の記事はこちら
→ 車庫の屋根の上に自立看板を建てる(パネル~仕上げ)



大きな看板には図面制作においてもさまざまなチェックがあります。

また申請が必要なものもありますので注意が必要です。

そういった場合にも当社スタッフにお気軽にご相談下さい。
